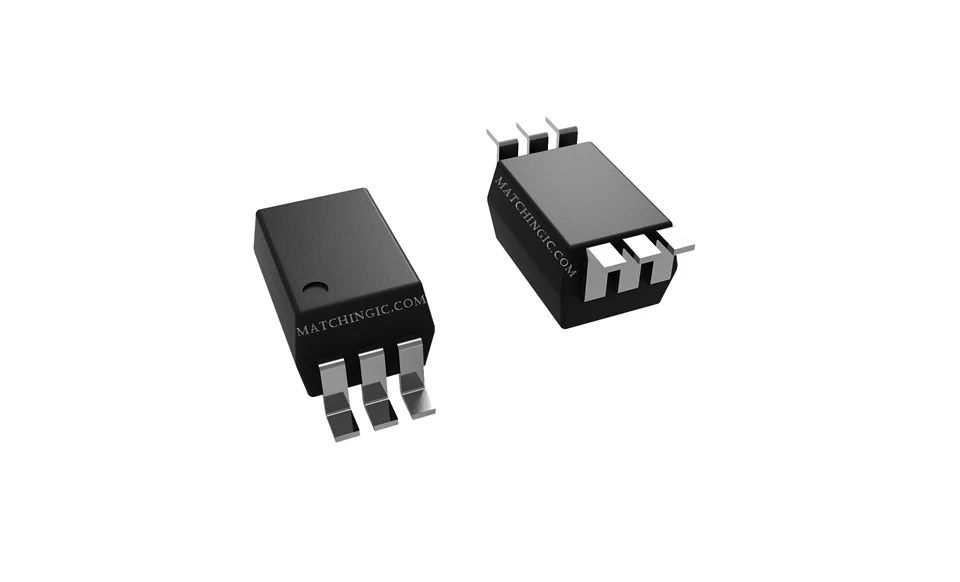

TLP701A(TP,F

TLP701A je idealan izbor za aplikacije koje zahtijevaju gejt drajvere visokih performansi u optokaplerima. Njegov širok raspon radnih temperatura, niska struja napajanja i odlične karakteristike izolacije čine ga pogodnim za upotrebu u industrijskim, automobilskim i drugim kritičnim elektronskim sistemima.

Pošaljite upit

Opis

Tehnički parametri

TLP701A je gejt drajver visokih performansi dizajniran za optokaplere, sa ključnim specifikacijama kao što su vršna izlazna struja od ±0,6 A, opseg radne temperature od -40 do 100 stepeni, niska struja napajanja od 2 mA, svestrano prihvatanje napona napajanja (10 do 30 V), ulazna struja praga od 5 mA, vreme kašnjenja brzog širenja od 500 ns, robusna prolazna otpornost na uobičajeni režim (±20 kV/μs) i značajan izolacioni napon od 5000 Vrms. Ovi atributi zajedno čine TLP701A pogodnim za širok spektar primena, obezbeđujući pouzdane i efikasne performanse u okruženjima sa različitim uslovima i zahtevnim zahtevima.

product-1208-818

Srodni proizvodi:

Mfr Part	TLP701A	TLP701A(D4-TP,F	TLP701A(D4-TP,F	TLP701A(TP,F
Opis	OPTOISO IGBT MOSFET drajver	OPTOISO IGBT MOSFET drajver	OPTOISO IGBT MOSFET drajver	OPTOISO IGBT MOSFET drajver
Stock	50000	50000	50000	50000
Status proizvoda	Aktivan	Aktivan	Aktivan	Aktivan
Tehnologija	Optical Coupling	Optical Coupling	Optical Coupling	Optical Coupling
Broj kanala	1	1	1	1
Napon - Izolacija	5000Vrms	5000Vrms	5000Vrms	5000Vrms
Prolazni imunitet uobičajenog načina rada (min)	20kV/us	20kV/us	20kV/us	20kV/us
Kašnjenje širenja tpLH / tpHL (maks.)	500ns, 500ns	500ns, 500ns	500ns, 500ns	500ns, 500ns
Izobličenje širine impulsa (maks.)	350ns	350ns	350ns	350ns
Struja - Izlaz visoka, niska	400mA, 400mA	400mA, 400mA	400mA, 400mA	400mA, 400mA
Struja - vršni izlaz	400mA	400mA	400mA	400mA
Napon - naprijed (Vf) (tip)	1.57V	1.57V	1.57V	1.57V
Struja - DC naprijed (ako) (max)	25 mA	25 mA	25 mA	25 mA
Napon - Izlazno napajanje	10V ~ 30V	10V ~ 30V	10V ~ 30V	10V ~ 30V
Radna temperatura	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C
Paket / Case	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)
Paket	traka i kolut (TR)	traka i kolut (TR)	traka i kolut (TR)	traka i kolut (TR)

Prijave:

• Industrijski pretvarači

• Drajveri za IGBT kapije

• MOSFET drajveri kapije

• Indukcijska ploča za kuhanje i kućanski aparati

generalno:

TLP701A je fotospojnik u SDIP6 paketu koji se sastoji od infracrvene LED diode optički spojene na integrirani IC čip fotodetektora velike brzine i velike brzine.

TLP701A je fizički manji od onog u 8-pin DIP paketu i usklađen je sa međunarodnim sigurnosnim standardima za pojačanu izolaciju. Stoga pruža rješenje manjeg otiska za aplikacije koje zahtijevaju certifikat sigurnosnih standarda. TLP701A ima interni Faradejev štit koji obezbeđuje garantovanu otpornost na prolaznu komonmodu od ±20 kV/µs. Ima izlaz totemskog pola koji može i potopiti i izvor struje. Idealan je za IGBT i power MOSFET kapije.
