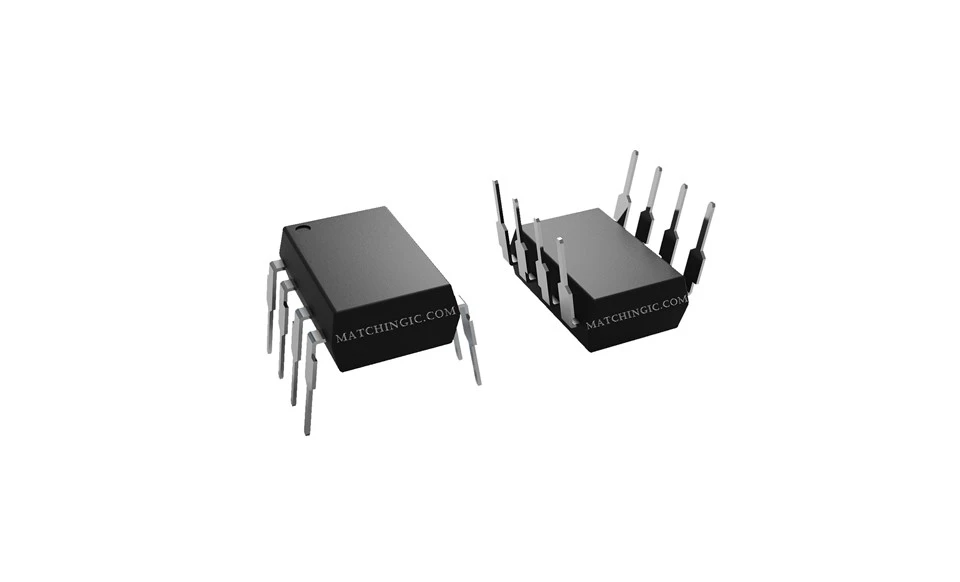

Photo Coupler Logic Gate HCPL2611M
Opis
Tehnički parametri
Povezani proizvodi:
|
Mfr Part |
HCPL2611 |
HCPL2611M |
|
Stock |
40000 |
40000 |
|
Status proizvoda |
Aktivan |
Aktivan |
|
Broj kanala |
1 |
1 |
|
Napon - Izolacija |
2500Vrms |
5000Vrms |
|
Prolazni imunitet uobičajenog načina rada (min) |
10kV/μs |
10kV/μs |
|
Tip unosa |
DC |
DC |
|
Output Type |
Open Collector, Schottky |
Open Collector, Schottky |
|
Struja - Izlaz / Kanal |
50mA |
50mA |
|
Brzina prenosa podataka |
10Mbps |
10Mbps |
|
Kašnjenje širenja tpLH / tpHL (maks.) |
75ns, 75ns |
75ns, 75ns |
|
Napon - naprijed (Vf) (Typ) |
1.4V |
1.4V |
|
Struja - DC naprijed (ako) (maks.) |
50mA |
50mA |
|
Napon - napajanje |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
|
Radna temperatura |
-40 stepen ~ 85 stepeni |
-40 stepen ~ 100 stepeni |
|
Paket / Case |
DIP8 (7,62 mm) |
DIP8 (7,62 mm) |
|
Paket |
Tube |
Tube |
Aplikacijas:
• Eliminacija uzemljenja
• LSTTL do TTL, LSTTL ili 5 V CMOS
• Linijski prijemnik, prijenos podataka
• Multipleksiranje podataka
• Preklopna napajanja
• Zamjena impulsnog transformatora
• Periferni računarski interfejs
Opšti opis:
6N137M, HCPL2601M, HCPL2611M jednokanalni i HCPL2630M, HCPL2631M dvokanalni optokapleri se sastoje od 850 nm AlGaAs LED, optički spojenih na veoma brzi integrisani fotodetektorski strob logički izlaz sa strob logičkim izlazom. Ovaj izlaz ima otvoreni kolektor, što omogućava žičane ILI izlaze. Preklopni parametri su zagarantovani u temperaturnom opsegu od −40 stepeni do +85 stepeni. Maksimalni ulazni signal od 5 mA će osigurati minimalnu izlaznu struju ponora od 13 mA (ventilator od 8).
Unutrašnji štit od buke obezbeđuje superiorno odbijanje zajedničkog moda od tipično 10 kV/s. HCPL2601M i HCPL2631M imaju minimalni CMR od 5 kV/s. HCPL2611M ima minimalni CMR od 10 kV/s.
